SMT首件测试系统检测元件操作说明
时间:2020-06-10 09:05 文章来源:深圳效率科技有限公司

  SMT首件测试系统检测元件操作说明

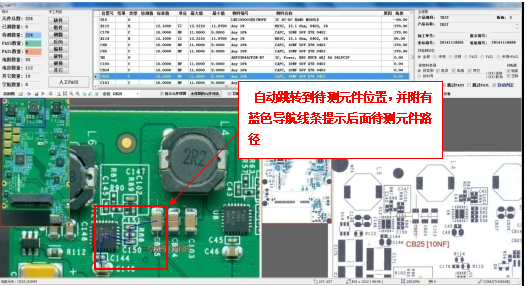

  1) 坐标定位确认无误后,选择待测元件的种类,就可以开始检测元件,并附有蓝色导航线条显示待测元件跳转路径,方便查找。如图所示:

SMT首件测试系统检测元件操作说明

  2) 检测元件可分为三大类型,即空贴类、可测量元件(如电容电阻电感)类、其它(如IC)类。

  3) 检测空贴类:将软件界面

  前方框勾去掉,软件自动跳至空贴坐标,确认无误后按“Enter”键人工PASS,直至检测完成。

  4) 检测可测量元件:将软件界面内的“空贴”去掉勾选,再勾选 “贴装”,同时去掉“其它”勾选,软件自动跳至待测元件位置,然后用LCR测试仪夹子夹稳待测元件两端,系统自动读取实测值,如果元件值PASS,则绿色报警灯亮,蜂鸣一声,元件值FAIL,则红色灯亮,蜂鸣二声。如需人工PASS,按快捷键F8即可。测试完一个元件后,软件会自动跳至下一个元件开始检测,一直到检测完成。如图所示:

SMT首件测试系统检测元件操作说明2

  5) 检测其它类元件:首先去掉电容、电阻勾选,再选定“其它”,软件会跳至待测元件位置,如该元件在库里有样本,则会自动跳出样本图片,检测人员再对比丝印、方向,按“Enter”人工PASS。如图所示:

SMT首件测试系统检测元件操作说明3

  6) 检测过程中,在软件界面左上边,可以实时查看元件数量统计信息,如有不能测量元件,可以人工判定PASS或FAIL(标示FAIL原因),软件右上边可以自定义检测状态、类别、方法。

  7) 按人工检测顺序检测元件时,键盘上W、A、S、D四个键分别表示为向上、向左、向下、向右四个方向,按一下空格键表示从LCR取值进行判定,完成后需要自行选择下一个元件。


温馨提示:欲了解更多SMT智能首件检测仪相关信息请访问效率科技SMT官网,或拨打联系电话0755-89765552咨询。
