使用效率SMT智能首件测试系统E680如何做自动丝印对比?

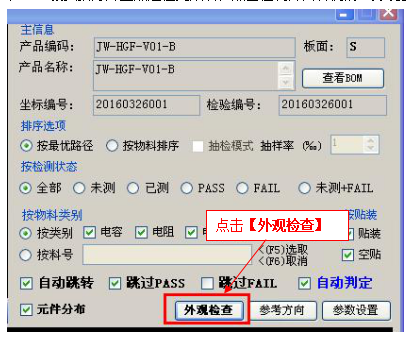

　　1. 在PCB板扫描好并三点定位完成后，点击检测界面右侧的【外观检查】。

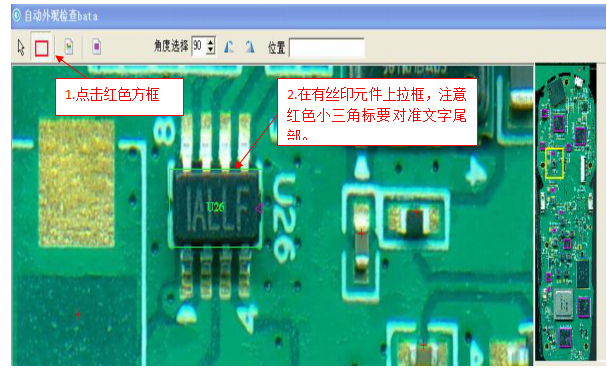

　　2. 进入丝印对比检查界面，首先点击工具栏上的【红色方框】，在要提取丝印的元件上拉框(注意有极性元件请遵循拉框规则，见附录2)。

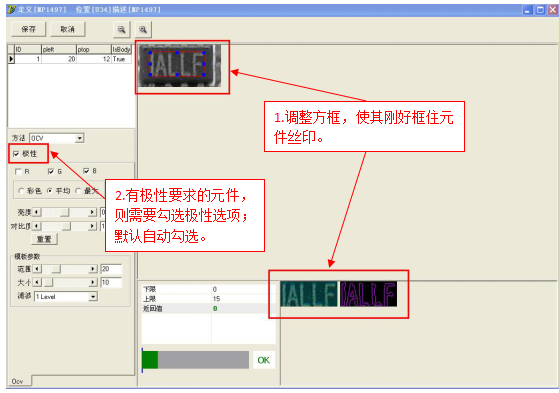

　　3. 框好元件后，自动弹出提取丝印窗口，调整红色方框，使方框刚好框住要对比的元件丝印，如该元件有极性方向要求，则需要勾选极性选项(同种物料只需要做一次丝印标准)，完成后点击【保存】。

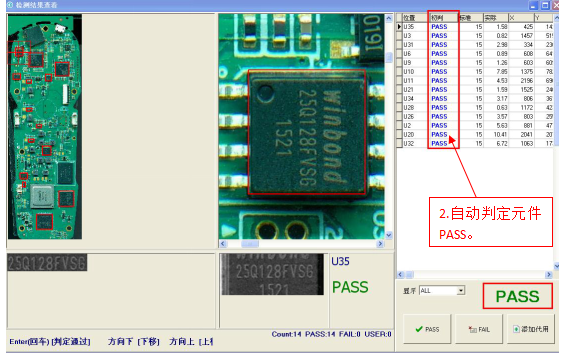

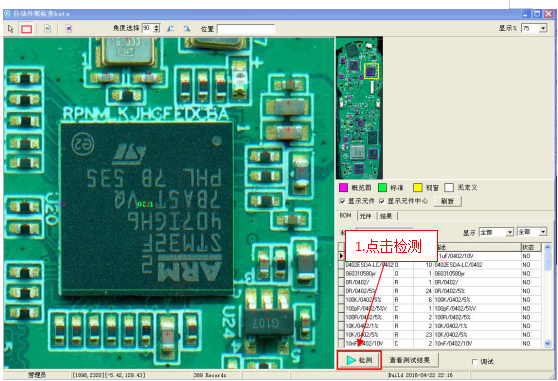

　　4. 将该产品所有有丝印元件标准做好后，点击【检测】，系统自动对比并判定元件PASS/FAIL，如遇有代用料元件，可以点击【添加代用】，将代用料添加进标准库。

　　5. 检测完成后，直接退出检测界面，软件自动保存测试结果。
