效率SMT智能首件测试系统E680支持Excel(2003或2007)格式的坐标文件，如果坐标文件的格式为TXT或者CSV等，需要在外部进行转换再导入。XY坐标需要文件中包含这5项数据：元件位置、X坐标、Y坐标、角度、板面标识(双面板时需要这一项)，如果XY坐标内容较为混乱，请在Excel中预先进行整理再进行导入。

　　具体操作如下：

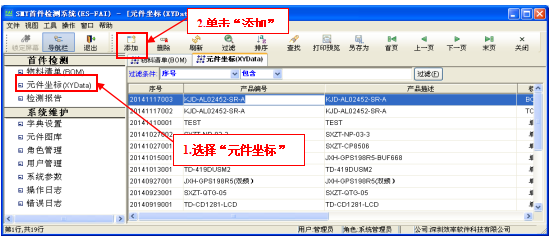

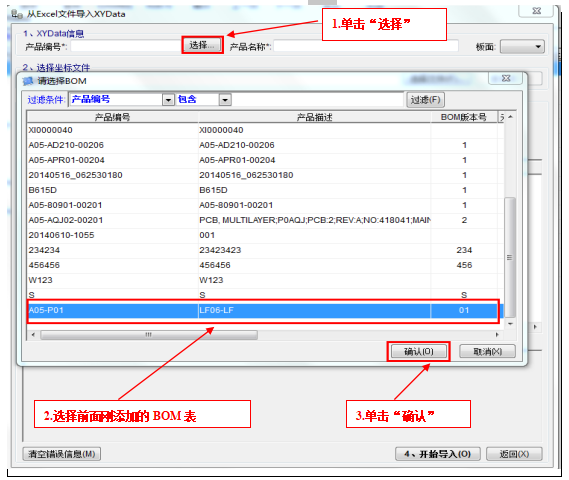

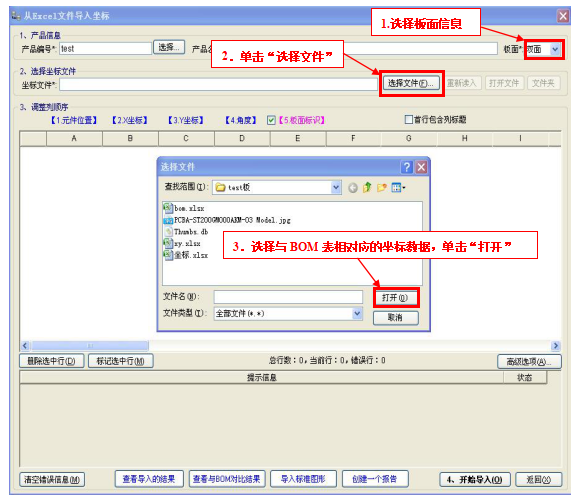

　　1、选择导航栏“坐标文件”，单击“添加”，在弹出的XYData界面选择BOM信息，PCB板面信息(单、双、TOP、BOT)，然后再选择相对应的坐标文件。

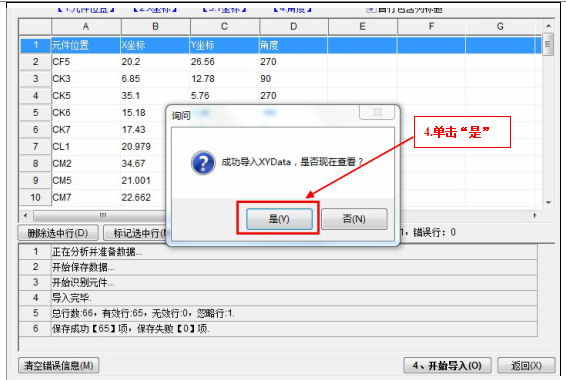

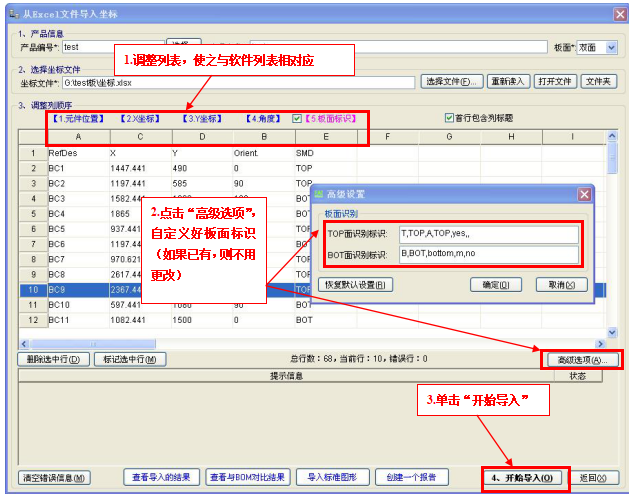

　　2、打开坐标文件，调整坐标数据列表中有效列与软件相对应，如有标题，则应将“首行包含标题”打勾，确认无误后单击“开始导入”，导入成功再点击查看XYData。如图：

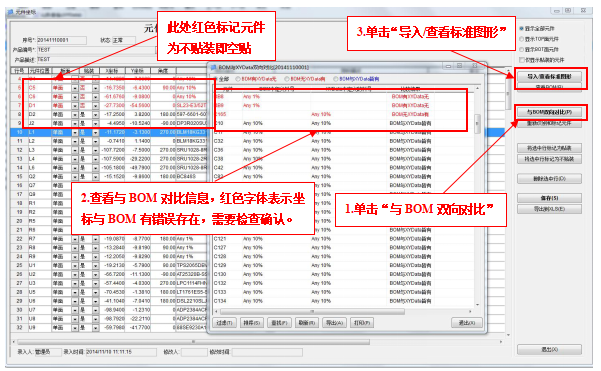

　　3、坐标文件界面，首先点击“与BOM双向对比”，如果坐标文件元件与BOM表元件不符，则会以红色字体显示并附有错误原因，一般软件会以BOM文件为依据，BOM文件未定义的元件会自动标记为空贴，也可以人工标记元件是否贴装，检查无误后保存，再点击“导入/查看标准图形”。

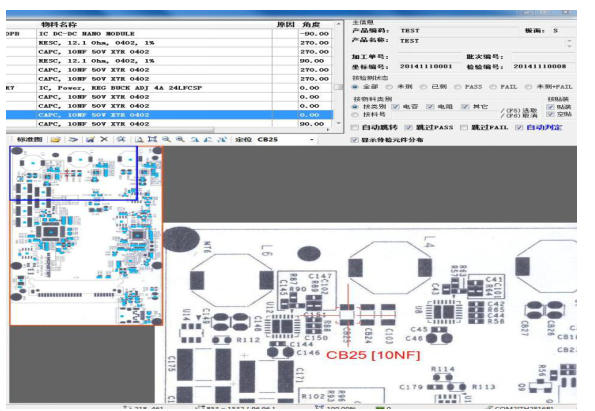

　　4、进入【导入/查看标准图形】界面，点击打开图标，选择打开待测元件的标准位号图，再对图片进行对点定位，先选好要定位的三个元件(必须选择左上角、左下角、右下角靠边的元件)，按住Ctrl键不放，当出现十字架时，用十字架中心对准元件中心并单击鼠标左键，在弹出的对话框中输入该元件的名称，确定后再选取下一个，完成三个元件选取后，系统将根据坐标自动定位所有元件并以红色十字标显示当前选定元件的名称及标准值。如图(注意导入的图片不能太大，3M左右合适)
